OEM/ODM Módulo LED Manufacturer

Um Módulo LED é um conjunto emissor de luz independente que compreende um ou mais chips de LED montados em uma placa de circuito impresso (PCB), combinado com conexões elétricas, materiais de gerenciamento térmico e, em muitos projetos, uma lente óptica ou difusor. Funciona como o principal componente emissor de luz dentro de uma luminária acabada – o mecanismo substituível e atualizável que determina a saída de luz, a eficiência, a qualidade da cor e a vida útil da luminária.

Os módulos LED são amplamente utilizados em aplicações de montagem, manutenção e substituição em luzes de pátio, luzes de rua, luzes de psãode, caixas de luz publicitárias e iluminação decorativa. Os seus formatos padronizados e designs de ligação plug-and-play permitem aos fabricantes de iluminação construir luminárias completas de forma eficiente em torno de uma plataforma de fonte de luz comprovada - e permitem aos utilizadores finais substitua um módulo degradado ou com falha sem descartar todo o invólucro da luminária , reduzindo significativamente os custos de manutenção e o desperdício de materiais ao longo da vida útil da instalação.

Como funciona um módulo LED: do chip à saída de luz

A compreensão da operação interna de um módulo LED esclarece por que a qualidade dos componentes e o gerenciamento térmico são os dois fatores mais críticos que regem o desempenho a longo prazo.

O chip LED: eletroluminescência e eficácia

Cada chip de LED dentro do módulo contém uma junção semicondutora que emite fótons quando uma corrente elétrica polarizada diretamente passa por ele – um processo chamado eletroluminescência. Ao contrário das fontes incandescentes que geram luz como subproduto da energia térmica, os chips LED convertem energia elétrica diretamente em luz, alcançando eficácias luminosas de 130–200 lm/W no nível do chip em produtos de alta qualidade. O comprimento de onda da luz emitida – e, portanto, a aparência da cor – é determinado pela composição do material semicondutor. A luz branca é produzida pela combinação de um chip LED azul com uma camada de conversão de fósforo que converte uma parte da emissão azul para produzir todo o espectro visível.

O substrato PCB e o caminho térmico

Os chips de LED são soldados a uma placa de circuito impresso com núcleo de metal (MCPCB) ou a uma PCB FR4 padrão com camadas de traços de cobre. O MCPCB — normalmente usando uma base de alumínio — fornece um caminho térmico de baixa resistência desde a junção do LED até a superfície de montagem do módulo e depois até o dissipador de calor da luminária. Manter a temperatura da junção do LED abaixo 85°C é o fator mais importante para atingir a vida útil nominal total; cada aumento de 10°C na temperatura da junção acima deste limite reduz aproximadamente pela metade a vida útil do LED. Projetos de módulos de alta qualidade minimizam a resistência térmica em todas as interfaces – chip para placa, placa para invólucro – para manter as temperaturas de junção dentro dos limites seguros, mesmo com potência nominal máxima.

Formatos de montagem SMD vs. plug-in

Módulo LEDs são fabricados em dois formatos de montagem primários adequados para diferentes contextos de fabricação e manutenção. Módulos SMD (dispositivo de montagem em superfície) são soldados diretamente ao PCB durante a montagem na fábrica — um processo adequado para produção automatizada de alto volume com qualidade de soldagem consistente e layouts de placa compactos. Módulos plug-ins use interfaces de conector que permitem que o módulo seja inserido e removido sem ferramentas de solda - ideal para aplicações de substituição e manutenção em campo onde o corpo da luminária permanece montado e apenas o módulo é trocado. Muitos produtos de iluminação externa combinam ambos os formatos: chips LED SMD dentro do corpo do módulo e uma interface de conector plug-in entre o módulo e o driver da luminária.

Principais parâmetros de desempenho: o que significam as especificações

As fichas técnicas dos módulos LED contêm uma variedade de parâmetros técnicos que prevêem diretamente o desempenho no mundo real. Compreender o que cada parâmetro representa — e quais valores são aceitáveis ​​para diferentes aplicações — é essencial para tomar decisões de aquisição informadas.

Principais vantagens dos módulos LED de alta qualidade

As vantagens de desempenho de sistemas bem especificados Módulo LEDs estendem-se por toda a cadeia de valor — desde a eficiência de produção do fabricante da luminária até às contas de energia e ao calendário de manutenção do utilizador final.

Alta eficácia luminosa e economia de energia

Os módulos LED no estado atual da tecnologia alcançam rotineiramente eficácias de nível de módulo de 150–180lm/W , traduzindo-se em eficiências de nível de luminária de 120–160 lm/W após perdas ópticas e de driver. Isto representa um Redução de 70–80% no consumo de energia versus os módulos de sódio de alta pressão ou de iodetos metálicos que eles substituem na iluminação pública e de áreas — uma economia que se soma às 50.000 horas de vida útil do módulo em uma vantagem econômica e ambiental decisiva.

Baixa depreciação do lúmen para produção consistente a longo prazo

A depreciação do lúmen — a redução gradual na emissão de luz à medida que o módulo envelhece — é um diferenciador crítico de qualidade entre os módulos LED. Módulos de alta qualidade usando chips LED premium apresentam taxas de depreciação de lúmen inferiores a 3% por 10.000 horas de operação , mantendo a produção acima de 80% dos valores iniciais em 50.000 horas (L80 ≥ 50.000 h). Módulos de qualidade inferior que usam chips fora das especificações podem degradar até 70% da produção dentro de 20.000 a 30.000 horas, exigindo substituição antecipada e reduzindo o cenário econômico para o investimento em LED.

Alta consistência de cores em lotes de produção

Em aplicações como iluminação pública, iluminação de fachadas e caixas de luz publicitárias, onde um grande número de módulos são instalados próximos, a consistência de cores entre as unidades é visualmente crítica. Qualidade Módulo LEDs are categorizado para ≤ 3 SDCM (desvio padrão de correspondência de cores) — uma tolerância tão estreita que a diferença de cor entre módulos adjacentes é imperceptível ao olho humano. Os módulos fora desta tolerância produzem variações visíveis de calor/frio em um conjunto de luminárias que são imediatamente perceptíveis para os ocupantes do edifício, residentes e transeuntes.

Versatilidade em especificações de tensão e tamanho

Os módulos LED são fabricados em uma ampla gama de especificações de tensão de entrada - normalmente cobrindo 12 Vcc, 24 Vcc e rede elétrica direta CA (100–277 V) — e em tamanhos físicos que vão desde módulos quadrados compactos de 30 mm para postes de amarração e luzes de degraus até conjuntos lineares de 300 mm para iluminação de ruas e áreas. Esta amplitude de especificações permite que uma família de produtos de módulo único seja adaptada a toda uma gama de formatos de luminárias, reduzindo o número de SKUs de componentes exclusivos que os fabricantes de iluminação precisam de gerir, mantendo ao mesmo tempo a flexibilidade de design em todo o seu portfólio de produtos.

Instalação e substituição convenientes

Os designs de módulos LED plug-in permitem que a montagem da luminária na fábrica seja realizada sem equipamento de solda especializado – os técnicos conectam o módulo ao chicote do driver por meio de um conector chaveado em segundos. Em contextos de manutenção em campo, o mesmo design de plug-in permite que um módulo com falha ou degradado seja substituído por um técnico de manutenção em condições desfavoráveis. 5 minutos por luminária sem ferramentas eléctricas, reduzindo o tempo de trabalho e os custos de gestão de tráfego para luminárias montadas em estradas em comparação com a substituição completa da luminária exigida pelos produtos não modulares.

Aplicações de módulos LED em categorias de produtos de iluminação

A versatilidade do formato do módulo LED torna-o a plataforma de fonte de luz preferida para uma gama excepcionalmente ampla de tipos de luminárias. As aplicações a seguir representam os casos de uso mais significativos em iluminação externa e comercial.

Iluminação pública e rodoviária

Iluminação pública Módulo LEDs deve combinar saída de alto fluxo - normalmente 5.000–20.000 lm por módulo — com distribuições ópticas assimétricas de tipo II ou de tipo III que direccionam a luz através da faixa de rodagem, controlando simultaneamente o desperdício de luz ascendente. Os módulos para aplicações rodoviárias são especificados com CRI ≥ 70 no mínimo, com CRI ≥ 80 cada vez mais exigido para zonas prioritárias para pedestres, onde o reconhecimento facial preciso e de perigos é um requisito de segurança. A proteção contra surtos de ≥ 10 kV integrada no módulo ou em seu driver é essencial, dada a exposição a descargas atmosféricas em instalações montadas em postes elevados.

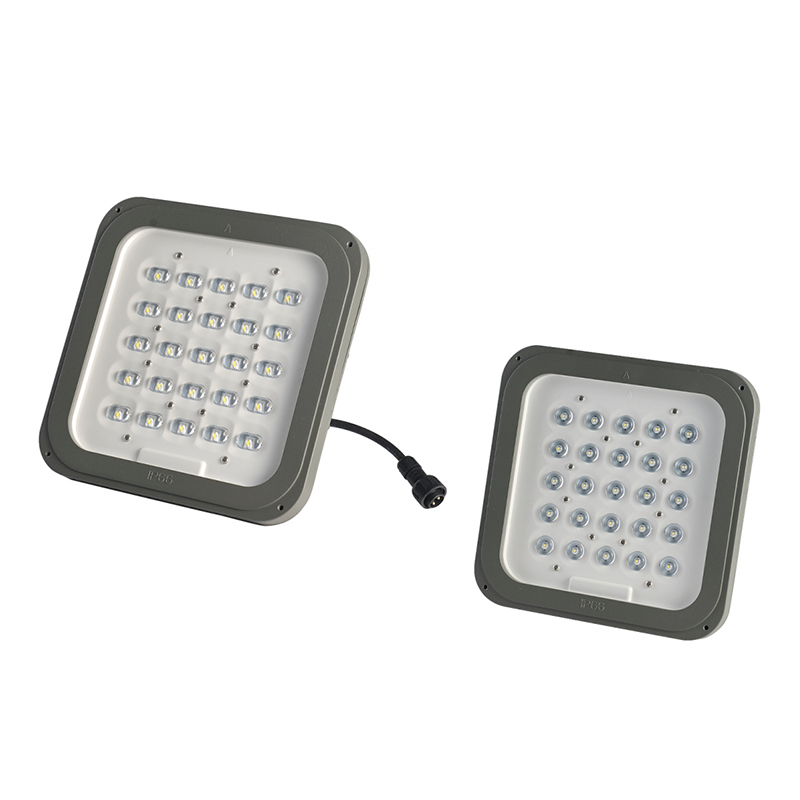

Iluminação de pátio e jardim

Os módulos de luz de pátio operam com potências mais baixas - normalmente 5–30 W — mas com requisitos exigentes de qualidade de cor. CRI ≥ 80, compartimentação SDCM apertada e temperaturas de cores quentes de 2.700–3.000 K são a especificação padrão para luminárias residenciais para jardins e pátios, onde a representação precisa da folhagem das plantas, pedra natural e madeira cria a qualidade atmosférica que diferencia a iluminação paisagística premium da iluminação de áreas funcionais. Os formatos Post-top e Bollard requerem geometrias de módulos compactos, circulares ou quadrados que se integram no conjunto difusor opala da luminária sem pontos de acesso LED visíveis.

Iluminação de parede e iluminação de fachada

As luminárias montadas na parede para fachadas de edifícios, iluminação de entradas e efeitos arquitetônicos rasantes usam módulos LED com ângulos de feixe assimétricos cuidadosamente projetados - normalmente Distribuições elípticas de 10°×60° ou 15°×90° - que projetam luz ao longo da superfície da parede, em vez de para fora, no espaço. O CRI elevado (≥ 80) é importante nestas aplicações para revelar com precisão a textura e a cor dos materiais da fachada. A compatibilidade de regulação DALI-2 permite variar a intensidade da iluminação da fachada como parte da gestão da identidade visual noturna de um edifício, e a regulação programada após a meia-noite reduz o consumo de energia e a poluição luminosa.

Caixas de luz publicitárias

As caixas de luz de sinalização publicitária e de varejo exigem módulos LED com consistência de cor excepcionalmente firme (≤ 3 SDCM) e saída de lúmen alta e estável em uma grande área iluminada. A uniformidade de cores em toda a face de um letreiro retroiluminado é a principal métrica de qualidade visual para esta aplicação – faixas de cores visíveis ou gradientes de brilho de módulos inconsistentes destroem a aparência profissional do anúncio. Os módulos para aplicações de caixa de luz são normalmente especificados em formatos de faixa ou matriz de 12 V ou 24 V CC que permitem fácil agrupamento em toda a área retroiluminada, com saídas calculadas para atingir a luminância da face alvo (geralmente 1.000–3.000 cd/m² para exibições de publicidade externa).

Opções de personalização: Adaptando Módulos LED a Requisitos Específicos

Uma das vantagens comercialmente mais significativas do Módulo LED formato é o escopo de personalização que ele oferece aos fabricantes de luminárias e participantes do programa OEM/ODM. Ao contrário das fontes de luz seladas e não configuráveis, os módulos LED podem ser especificados com uma ampla gama de parâmetros ajustáveis ​​que permitem que a fonte de luz seja otimizada para cada projeto específico de luminária e requisito de aplicação.

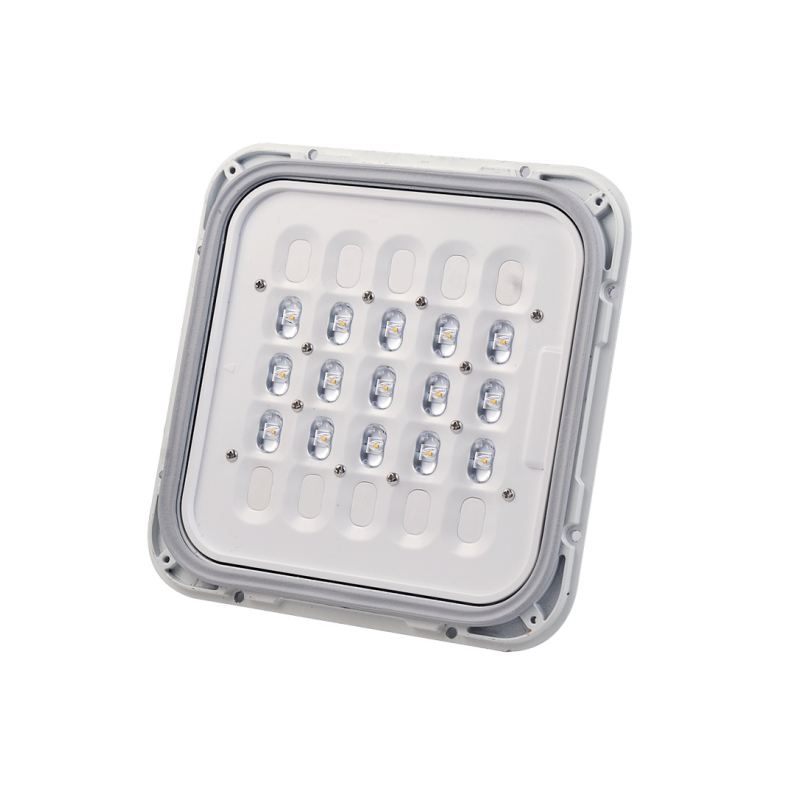

Personalização do ângulo de feixe

Lentes ópticas secundárias - de encaixe ou coladas sobre o conjunto de LED - estão disponíveis em uma variedade de Ponto de 10° a inundação de 120° de largura , com distribuições elípticas, quadradas, lineares e em forma de asa de morcego disponíveis para requisitos fotométricos específicos. Ferramentas de lentes personalizadas para perfis de distribuição exclusivos são viáveis ​​em volumes de 5.000 unidades ou mais. Para os fabricantes de luminárias que desenvolvem produtos para classes rodoviárias ou aplicações arquitetónicas específicas, uma distribuição personalizada do ângulo do feixe pode significar a diferença entre a conformidade e a não conformidade com a norma de iluminância aplicável – tornando esta uma das opções de personalização de maior valor disponíveis.

Temperatura de cor e personalização CRI

As temperaturas de cor do módulo padrão de 2.700 K, 3.000 K, 4.000 K, 5.000 K e 6.500 K estão disponíveis na maioria das famílias de produtos. Valores CCT personalizados - como 2.400 K para aplicações de hospitalidade ultraaquecidas ou 5.700 K para iluminação de inspeção industrial — pode ser especificado através da seleção de fósforo no nível do chip para pedidos de volume. Da mesma forma, variantes de alto CRI (CRI ≥ 90, R9 > 50) usando formulações de fósforo de espectro estendido estão disponíveis para aplicações em varejo, museus e instalações médicas onde a fidelidade de cores é fundamental.

Personalização de potência e tensão

A potência do módulo pode ser ajustada dentro da capacidade térmica do substrato PCB configurando o número de chips de LED em séries/paralelos e o ponto de ajuste da corrente operacional. Isso permite que um único formato de módulo físico seja oferecido em vários níveis de potência – por exemplo, variantes de 20 W, 30 W e 40 W — a partir das mesmas ferramentas, proporcionando aos fabricantes de luminárias uma plataforma de fonte de luz escalável em toda a sua gama de produtos, sem o custo de designs de módulos múltiplos.

Dissipação de calor: Por que o gerenciamento térmico determina a vida útil do módulo

De todos os factores que determinam a vida útil do módulo LED, a gestão térmica é o mais decisivo. A relação entre a temperatura da junção e a vida útil não é linear, mas exponencial – pequenos aumentos na temperatura operacional produzem reduções desproporcionalmente grandes na vida útil. Um módulo operando com uma temperatura de junção de 75°C durará significativamente mais do que um módulo equivalente operando a 95°C, mesmo que todos os outros fatores sejam idênticos.

A Cadeia de Resistência Térmica

O calor gerado na junção do LED deve viajar através de uma série de interfaces térmicas antes de atingir o ar ambiente: junção → junta de solda → camada de cobre PCB → camada dielétrica PCB → base de alumínio → material de interface térmica → dissipador de calor da luminária → ar ambiente. Cada interface possui um valor de resistência térmica medido em °C/W. A soma dessas resistências determina a temperatura da junção em uma determinada entrada de energia. Projetos de módulos de qualidade minimizam a resistência em cada interface através de substratos MCPCB de alta condutividade (condutividade térmica ≥ 2 W/m·K) , geometria de vazamento de cobre otimizada e perfis de junta de solda controlados que minimizam vazios na interface chip-placa.

Compatibilidade de design de dissipador de calor de luminária

Um LED module cannot achieve its rated lifespan unless it is mounted in a luminaire with a heat sink adequately sized for the module's power dissipation. A commonly used design guideline is that the heat sink should be capable of maintaining the module mounting surface temperature below 60°C na potência nominal máxima em um ambiente de 25°C . Os módulos fornecidos para fabricação de luminárias OEM devem incluir dados de resistência térmica (junção R_th ao gabinete) para permitir que os projetistas de luminárias verifiquem se o projeto do dissipador de calor é adequado antes da produção.

Selecionando o Módulo LED Correto: Uma Lista de Verificação de Aquisições

Com centenas de Módulo LED produtos disponíveis em preços e níveis de qualidade muito variados, uma estrutura de avaliação estruturada evita as consequências dispendiosas da especificação de componentes abaixo do padrão que falham prematuramente ou apresentam desempenho abaixo do esperado em campo.

• Solicite dados de teste do LM-80: LM-80 é o método de teste padrão da indústria para manutenção de lúmens de LED ao longo do tempo. Um relatório LM-80 genuíno de um laboratório de testes credenciado é a única base confiável para reivindicações de vida útil do L70 – rejeite qualquer fornecedor incapaz de fornecer esta documentação.
• Verifique a origem e o armazenamento do chip: Solicite o código bin e a tolerância de classificação (SDCM) do fabricante do chip LED. Módulos que usam chips armazenados em ≤ 3 SDCM fornecerão aparência de cores consistentemente combinadas em todas as unidades em um lote de produção.
• Verifique as especificações do substrato PCB: Confirme se o módulo usa um MCPCB de alumínio com uma condutividade térmica declarada de ≥ 2 W/m·K — e não um PCB FR4 padrão, que tem condutividade térmica 10–20× menor e resultará em temperaturas de junção significativamente elevadas em qualquer potência significativa.
• Confirme a compatibilidade de tensão e corrente: Combine as especificações de tensão e corrente direta do módulo precisamente com a saída do driver. Pontos operacionais incompatíveis — mesmo dentro da faixa nominal do módulo — comprometem a eficiência e a vida útil.
• Avalie o suporte à personalização: Se a aplicação exigir ângulos de feixe, valores CCT ou dimensões físicas não padronizados, confirme se o fornecedor possui design óptico interno genuíno e capacidade de layout de PCB, em vez de simplesmente reembalar produtos padrão com etiquetas modificadas.
• Solicite dados de consistência do lote de produção: Solicite dados de SDCM e de saída de lúmen de vários lotes de produção para verificar se o processo de fabricação do fornecedor oferece resultados consistentes em todos os lotes — e não apenas na amostra enviada para avaliação.

Perguntas frequentes sobre módulos LED

Qual é a diferença entre um módulo LED e um driver LED?

O módulo LED é o componente emissor de luz – contém os chips de LED, PCB e elementos ópticos que produzem luz. O driver de LED é a unidade de fonte de alimentação que converte a tensão CA da rede elétrica na saída CC de corrente constante regulada exigida pelo módulo. Nas luminárias integradas, ambos os componentes estão alojados no mesmo acessório; em projetos modulares, são unidades separadas que podem ser substituídas de forma independente. A falha do driver e a degradação do módulo LED são as duas causas mais comuns de fim de vida útil da luminária , e separá-los permite que o componente com falha seja substituído por uma fração do custo de substituição da luminária completa.

Um módulo LED pode ser usado diretamente na tensão da rede sem driver?

Os módulos de LED padrão requerem um driver de corrente constante e não podem ser conectados diretamente à fonte de alimentação CA – a tensão não regulamentada destruiria imediatamente os chips de LED. No entanto, módulos LED de entrada CA que incorporam um circuito de driver em miniatura integrado dentro do corpo do módulo estão disponíveis e podem ser conectados diretamente à rede elétrica de 100–277 Vca. Esses módulos de driver integrado oferecem uma arquitetura de sistema mais simples ao custo de uma eficiência geral ligeiramente reduzida e da incapacidade de substituir o driver e o módulo de forma independente – uma compensação que os torna mais adequados para aplicações de menor criticidade do que para infraestrutura externa de alto uso.

Como posso saber se um módulo LED é compatível com a minha luminária existente?

A compatibilidade entre um módulo de substituição e uma luminária existente depende de quatro fatores: dimensões físicas (o módulo deve caber dentro da câmara óptica), compatibilidade elétrica (a tensão direta e a corrente do módulo devem corresponder à saída do driver), interface térmica (a superfície de montagem do módulo deve corresponder corretamente ao dissipador de calor existente) e interface óptica (a distribuição de luz do módulo deve ser compatível com a geometria do refletor ou difusor existente). Ao substituir módulos numa luminária existente, a abordagem mais segura é adquirir um substituição idêntica do fabricante original da luminária ou um módulo que tenha sido especificamente validado como um substituto compatível para esse modelo de luminária.

O que causa a mudança de cor nos módulos LED ao longo do tempo?

A mudança de cor – uma mudança na aparência da cor percebida da saída de luz à medida que o módulo envelhece – é causada principalmente pela degradação da camada de conversão de fósforo aplicada sobre o chip LED azul. As altas temperaturas operacionais aceleram a degradação do fósforo, produzindo uma mudança progressiva em direção a uma aparência mais azul ou amarela, dependendo do mecanismo de degradação específico. Manter a temperatura da junção abaixo de 85°C através do gerenciamento térmico adequado é a estratégia mais eficaz para minimizar a mudança de cor ao longo da vida útil do módulo. As causas secundárias incluem o amarelecimento das lentes devido à exposição aos raios UV e à degradação das juntas de solda – ambas gerenciadas por meio da seleção de materiais em projetos de módulos de qualidade.
